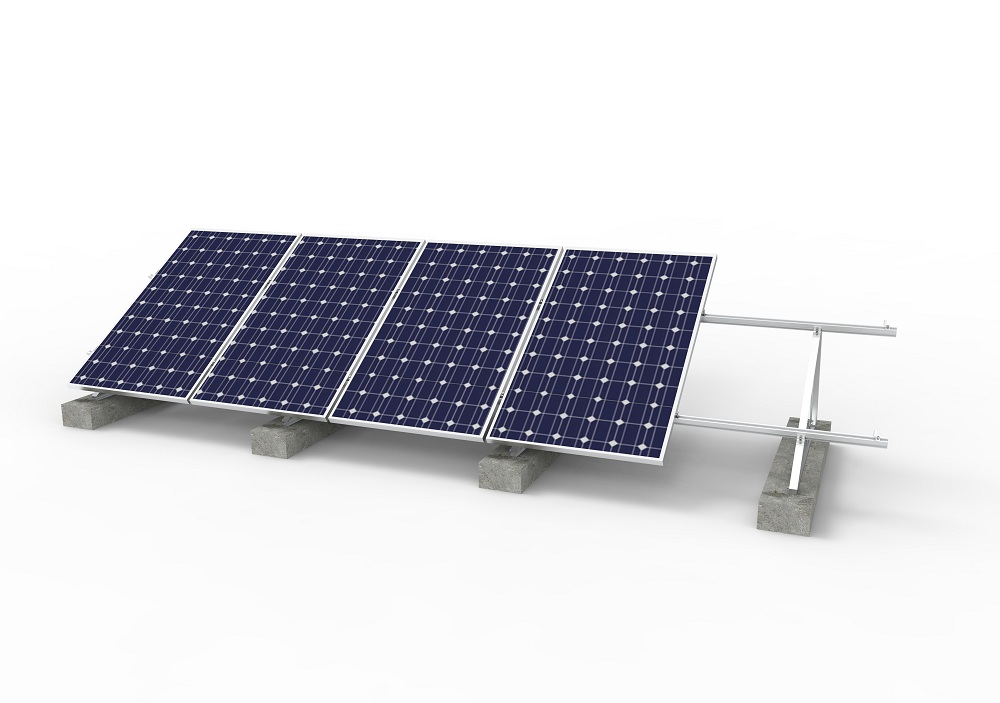

混凝土屋面三角形安裝系統
通盛達三角架系統適用于水泥屋面，主體材料采用鋁合金。它的特點是重量輕，結構堅固，材料可回收。通盛達鋁型材地面支架出廠時已預裝，安裝時直接展開支架系統就可以安裝軌道組件等，現場安裝工序少，有效的提高安裝效率。
技術參數******抗風承載力：42m/s
******抗雪承載力：1KN/m2
跨距范圍：0.6-2.5m
系統安裝角度偏差：±2°
可調節角度：10-15，15-30，30-60
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力：1KN/m2
跨距范圍：0.6-2.5m
系統安裝角度偏差：±2°
可調節角度：10-15，15-30，30-60
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
性能參數安裝場地：水泥平屋頂
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框
適用排布方式：縱排
質保年限：10年
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框
適用排布方式：縱排
質保年限：10年
產品特點
- 安裝便捷
精心設計的支架與組件無需在現場切割與焊接，現場安裝工序少，有效的提高安裝效率。 - 兼容性強
可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。 - 安全可靠
支架系統采用的是優質的鋁合金和不銹鋼材質，有效的防止被腐蝕及氧化。產品可循環使用，減少對環境的污染。整體結構充分考慮到承重，抗風，抗雪，抗震等因素，并經過計算和測試，以保證安全可靠。
安裝說明

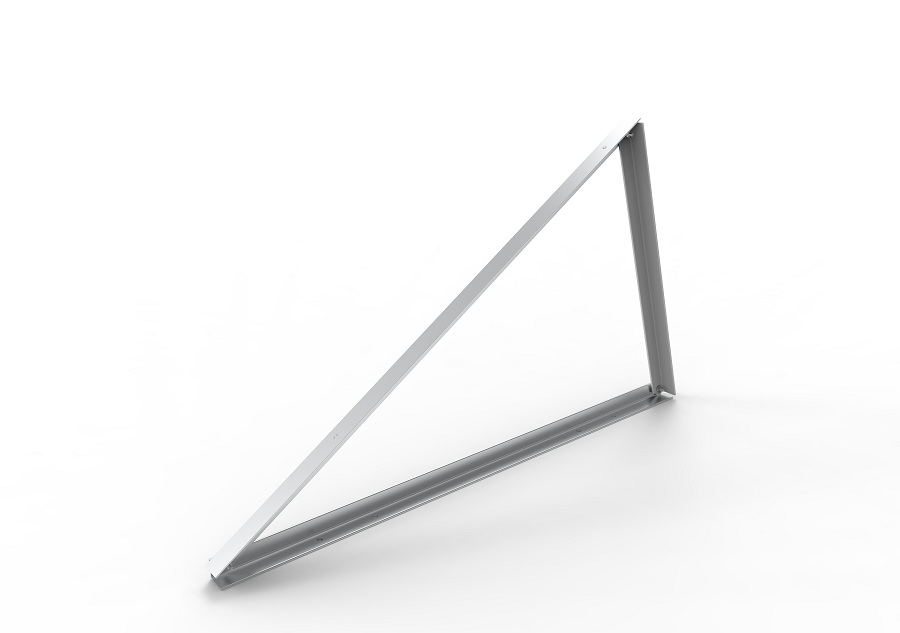

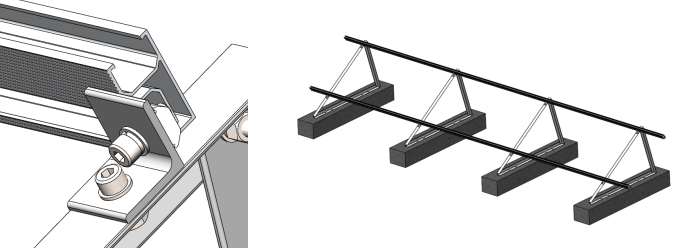

一、安裝三角架

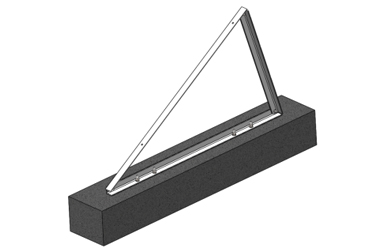

將三角架安裝在預埋好螺栓的水泥基礎上，鎖緊螺栓三角架上的所有螺栓。如圖1(左圖)；將軌道托板安裝在三角架上，托板上的的螺栓暫時預鎖緊，圖2（右圖）。

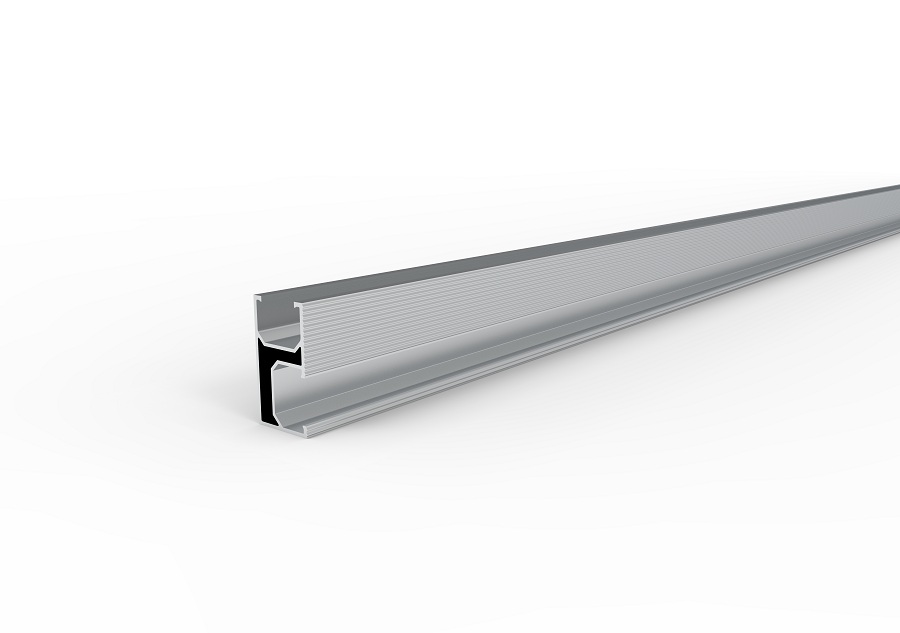

二、安裝軌道
將軌道對準托板上的卡塊，沿著卡塊將軌道向內滑入。調整好距尺寸后將鎖緊軌道，并鎖緊固定托板的螺栓。如圖4，圖5

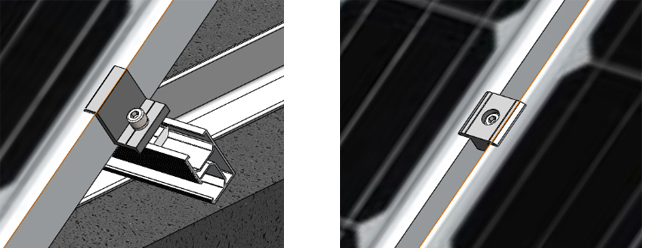

三、安裝組件

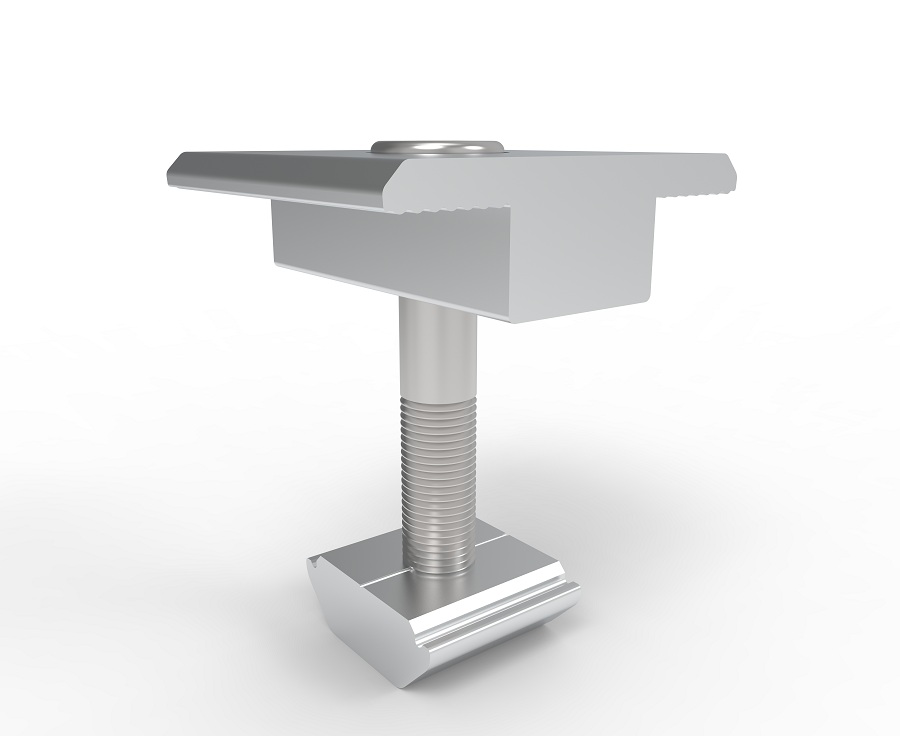

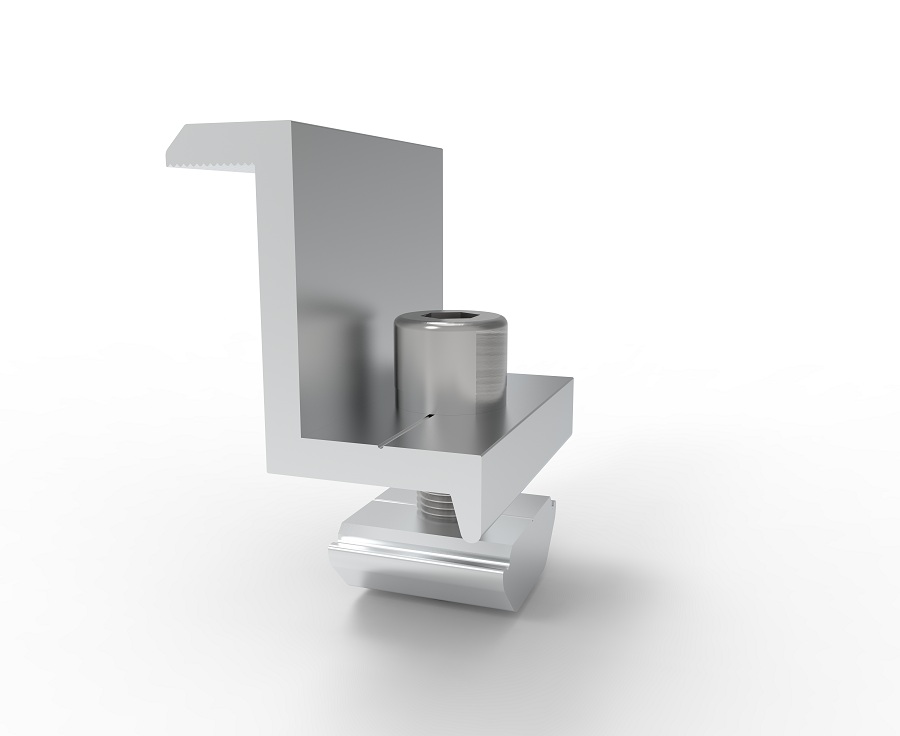

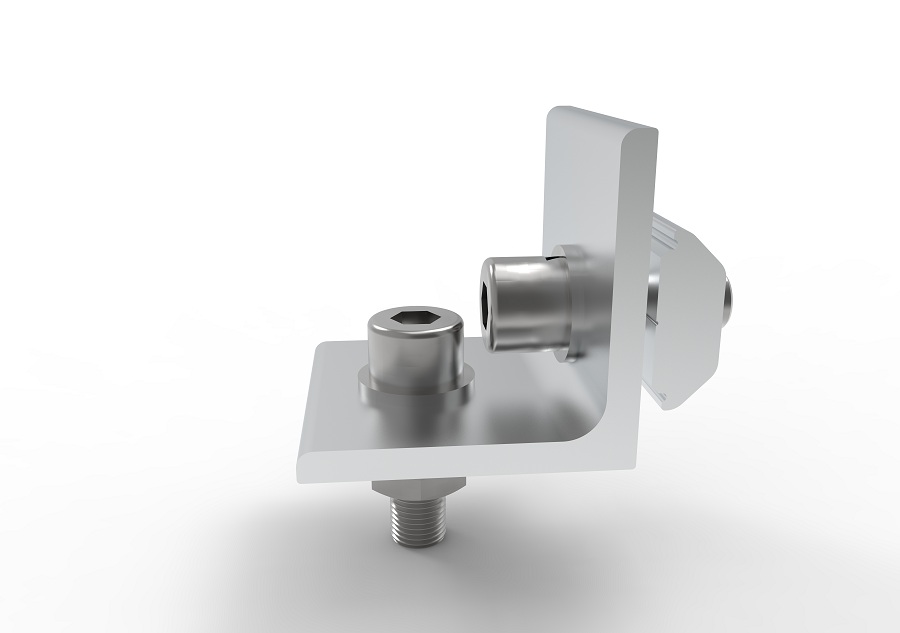

將組件平鋪在軌道上，調好尺寸，用側壓塊和中壓塊將組件固定。如圖6，圖7

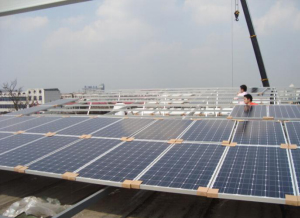

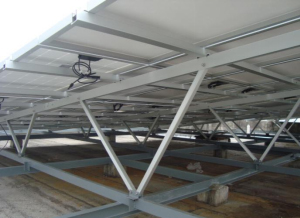

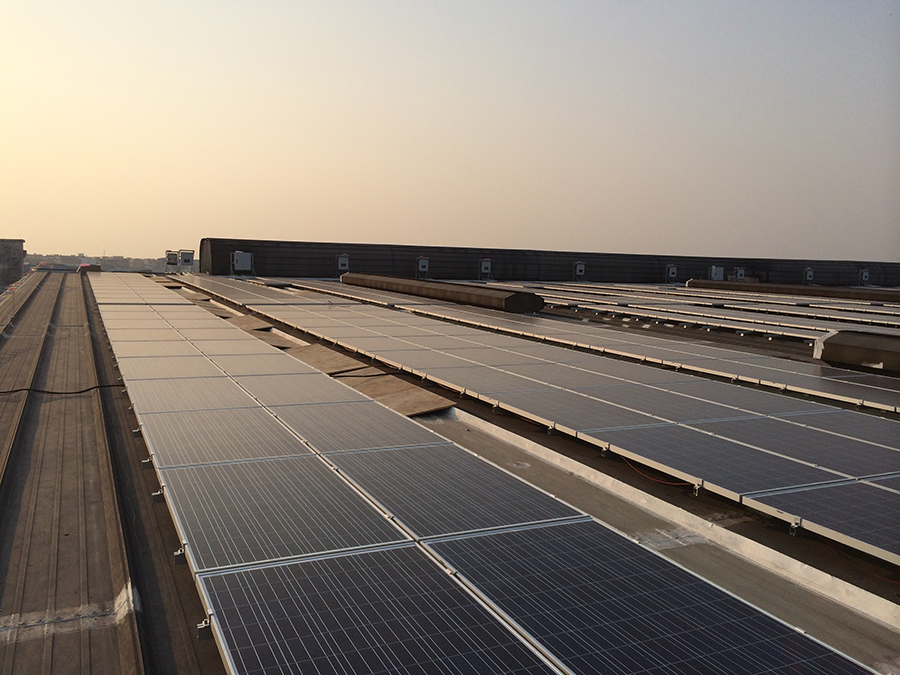

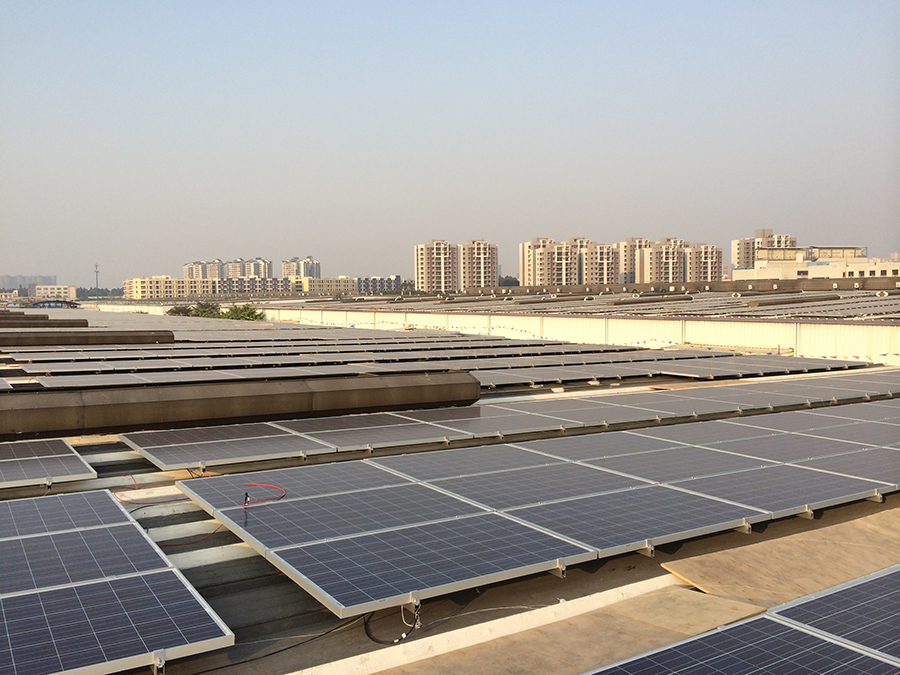

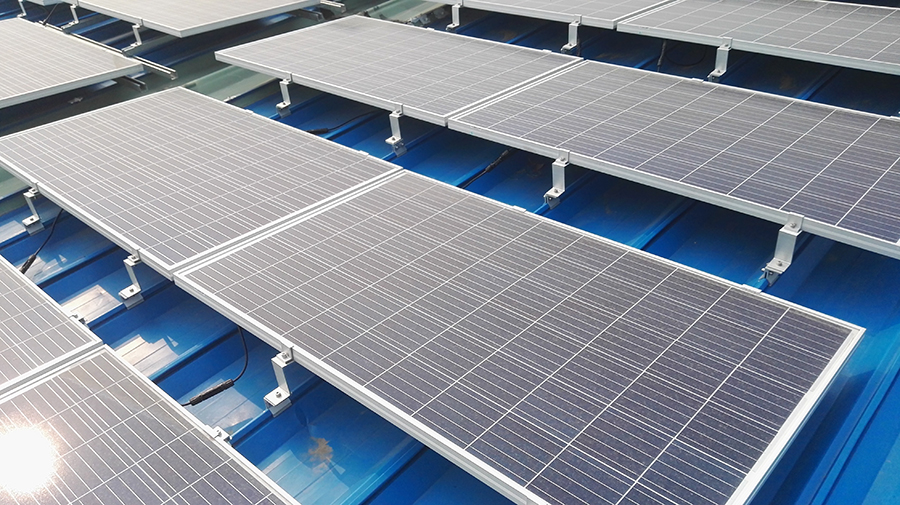

案例展示
