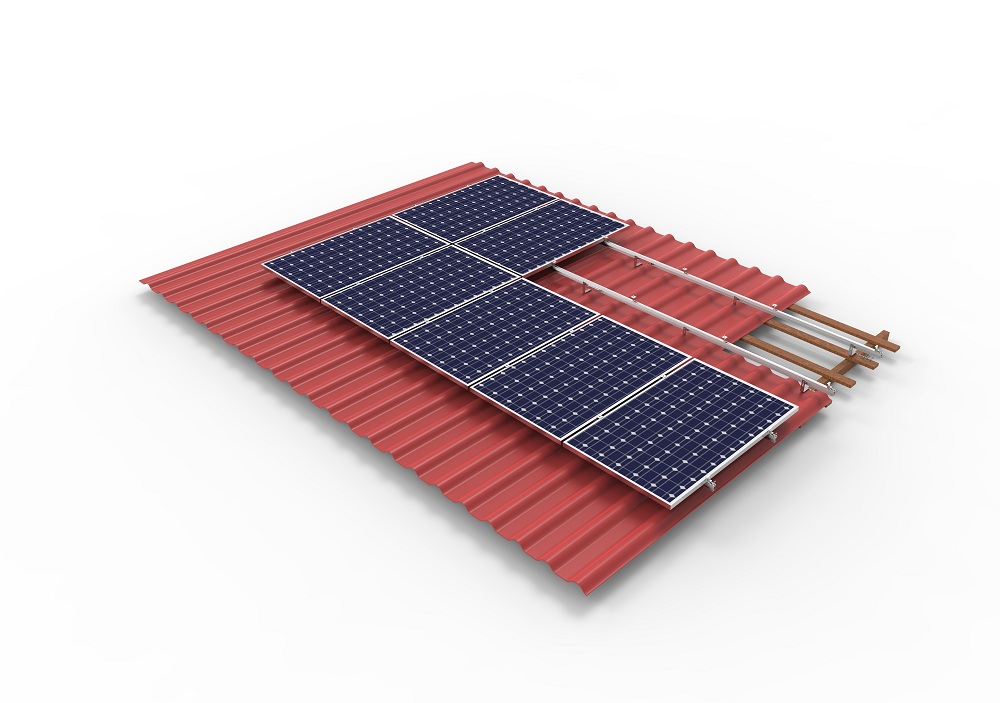

瓦屋頂掛鉤安裝解決方案
通盛達瓷瓦屋頂支架系統設計具有極大的靈活性。它適用于有框組件和無框組件安裝到傾斜的屋頂。系統產品有創新軌道和D型卡塊設計,使安裝更加方便快捷。高度預裝配和定制解決方案,節省您的安裝時間和成本。


技術參數

******抗風承載力: 45m/s
******抗雪承載力: 0.8KN/m2
跨距范圍: 0.1-1.8m
壓塊標準長度: 40mm
設計標準: AS/NZS1170  ASCE 7-05  DIN1044等
性能參數
安裝場地: 瓷瓦屋頂
主體材質: AL6005-T5/sus304
緊固件材質: SUS304
適用組件: 有框或無框
適用排布方式: 縱排或者橫排
質保年限: 10年

產品特點

  • 安裝便捷
    精心設計的卡塊可以從任何位置安裝到軌道上。產品預安裝出廠,安裝支架時無需在現場切割與焊接,現場安裝工序少,有效的提高安裝效率。
  • 兼容性強
    產品有創新軌道和D型卡塊設計,使安裝更加方便快捷。高度預裝配和定制解決方案,節省您的安裝時間和成本。
  • 安全可靠
    采用優質鋁合金和不銹鋼材質,防止被腐蝕及氧化;循環使用,綠色環保。整體結構充分考慮到承重,抗風,抗雪抗震等因素,保證安全可靠。

安裝說明

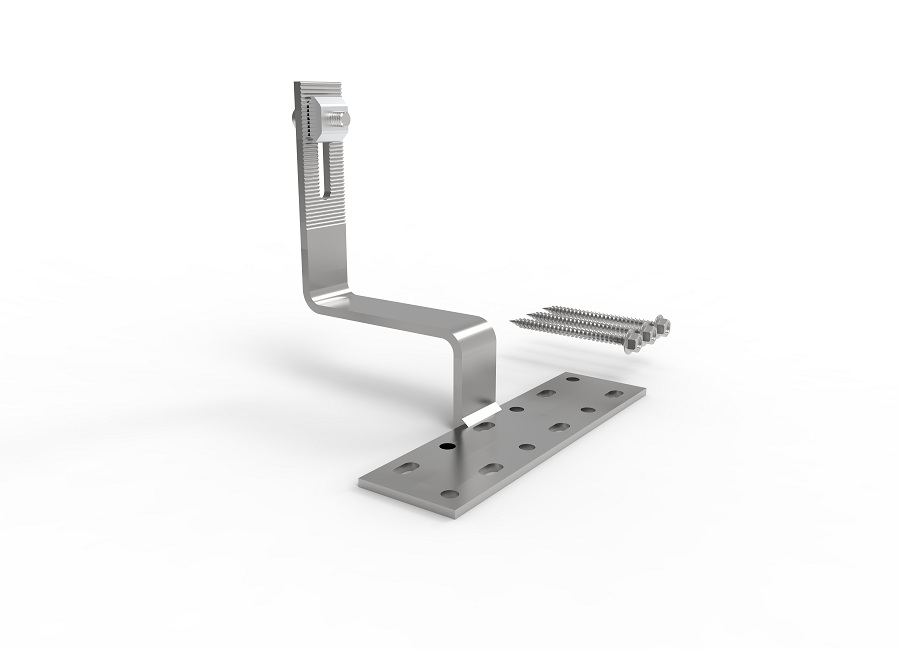

一、安裝掛鉤

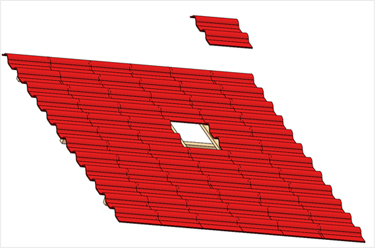

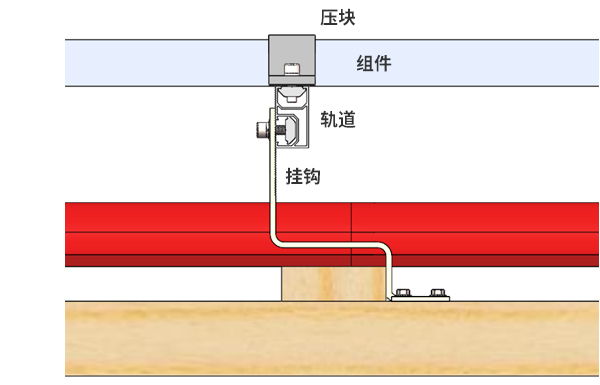

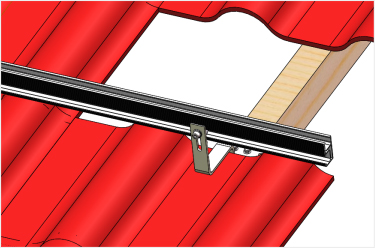

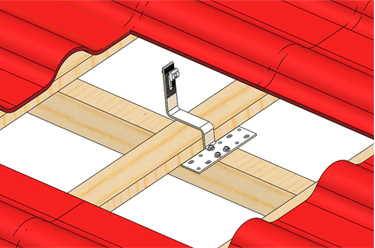

移開瓦片,并用木螺釘將掛鉤固定在屋梁上,如下圖1、圖2所示

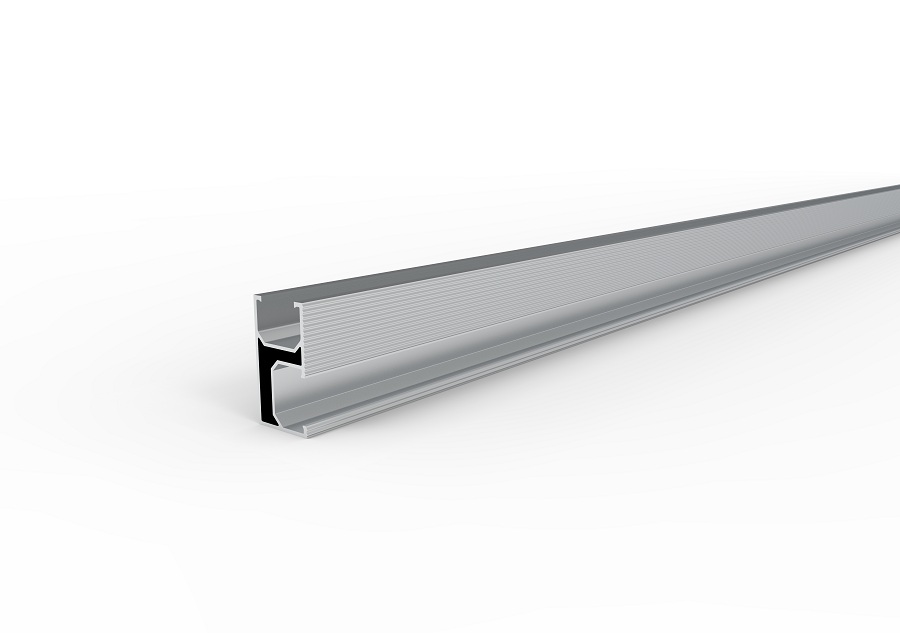

二、安裝軌道

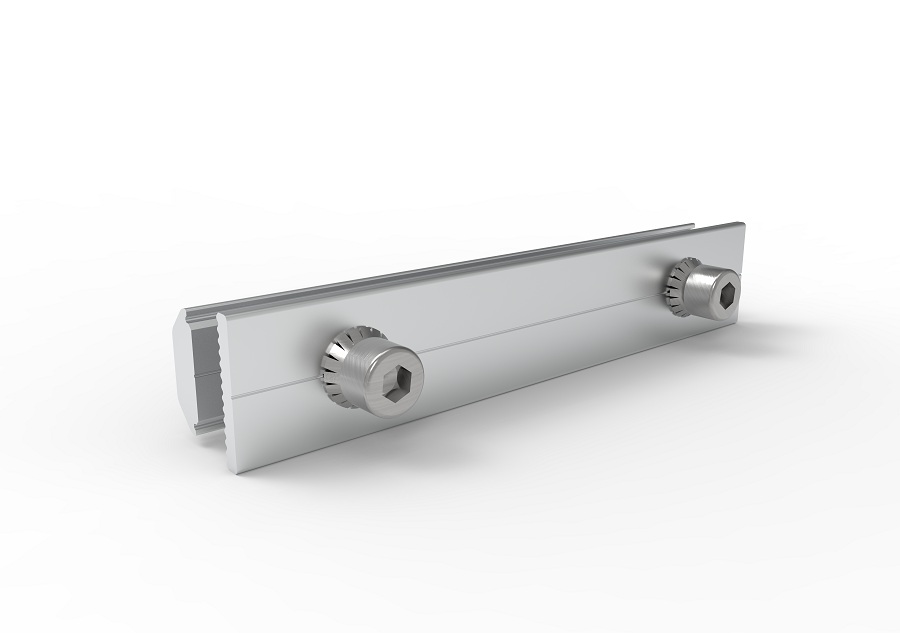

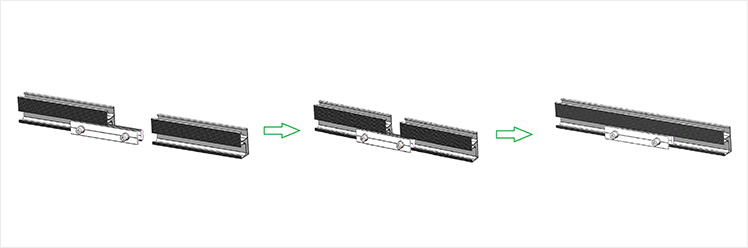

軌道對著掛鉤上的卡塊,并向內滑入,調整好距離并鎖緊螺柱,固定好軌道。如果軌道長度是不夠,則要通軌道連接件把多根軌道連接在一起。安裝法如圖3、圖4所示




三、安裝組件

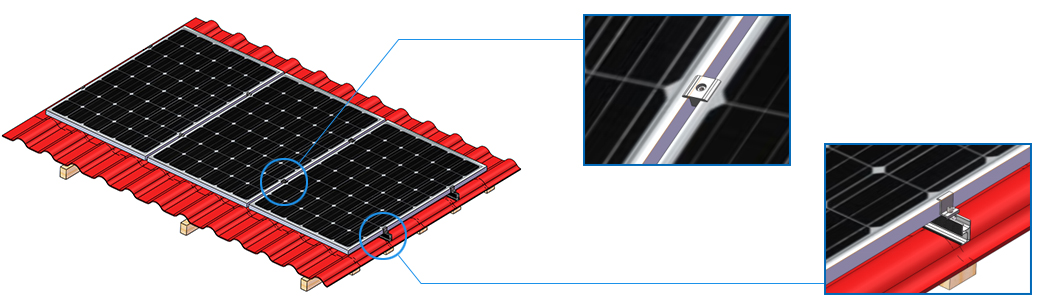

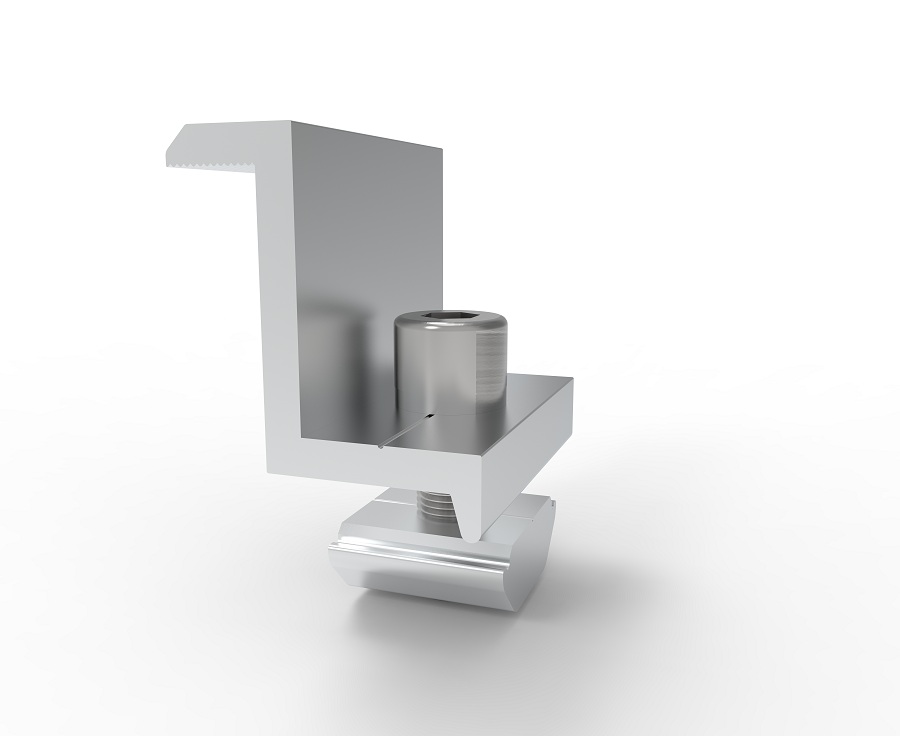

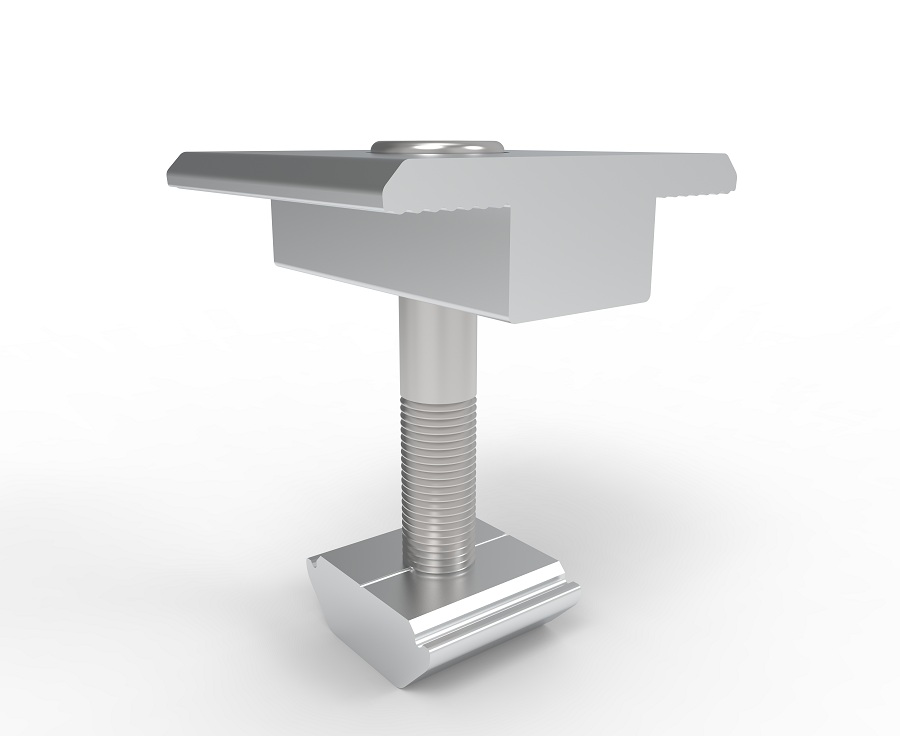

用側壓和中壓將組件固定在軌道。如圖5所示

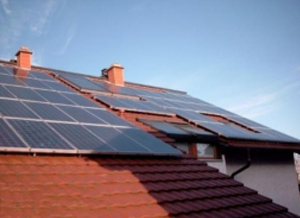

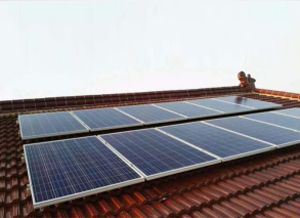

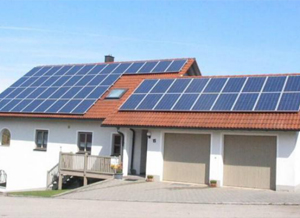

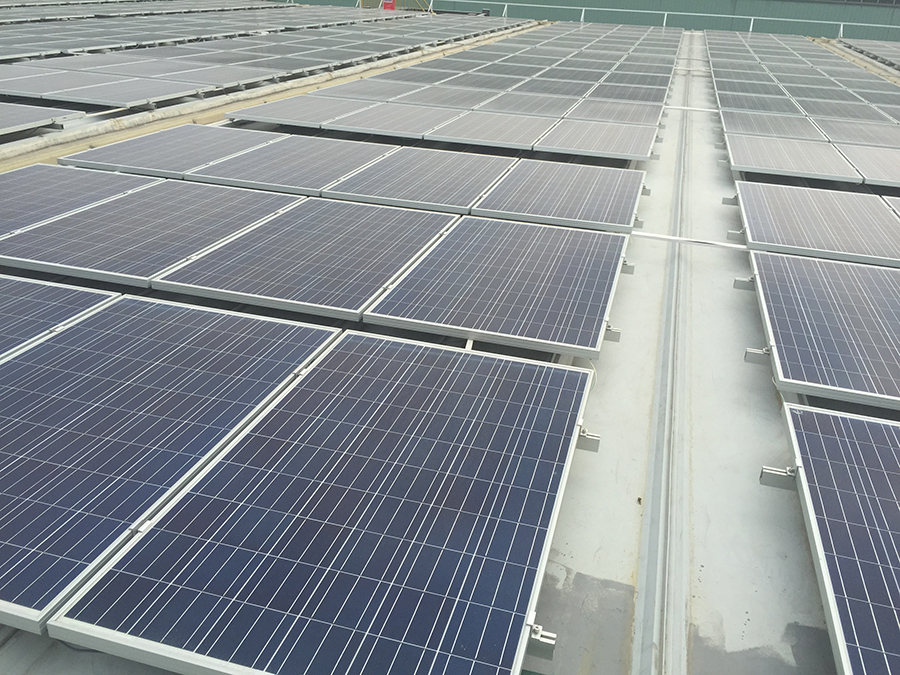

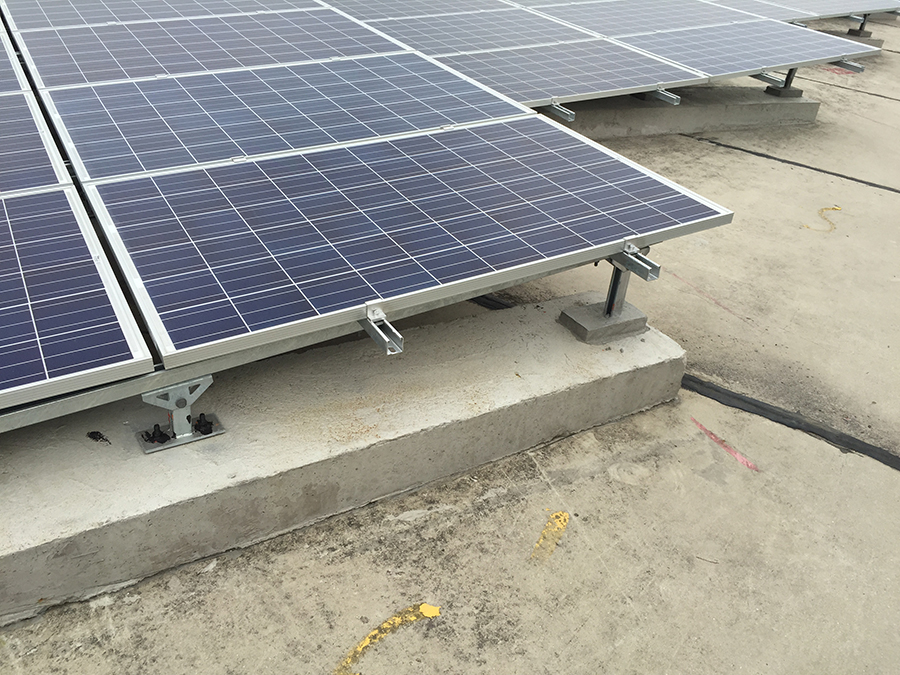

案例展示
